トライシステムエンジニアリングは「簡易リフト」をはじめ「荷物用エレベーター」「自動搬送装置」「パレットリフター」など、さまざまな物流機械をお客さまのご要望に合わせて製作するリフトの総合メーカーです。工場や物流倉庫の合理化・省力化に役立つ各種リフトのご提案や最適な自動搬送システムの構築まで高い技術力と豊富な経験でお客さまのビジネスを強力にサポートします。

以下に掲載される製品は弊社の納入事例に基づく一般的なラインナップです。当社の特徴は、ベースとなる機械を基にお客さまの現場や条件に合わせて自由に柔軟なカスタマイズが可能な点にあります。そのため1台づつオリジナルで設計したような製品でありながら、大量生産のような低価格で導入できるメリットがあります。詳しくは当社、営業マンにお問い合わせください。

トライシステムエンジニアリングではトライリフターにさまざまなバリエーションがあります。作業場所や使用諸条件によって、より現場に適した機種の選択とご提案いたします。トライリフターの導入をお考えでしたら、お気軽に当社係員までご相談ください。

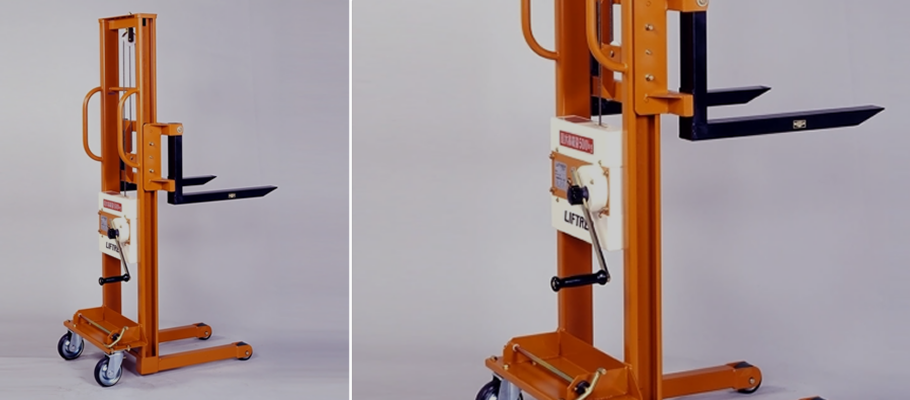

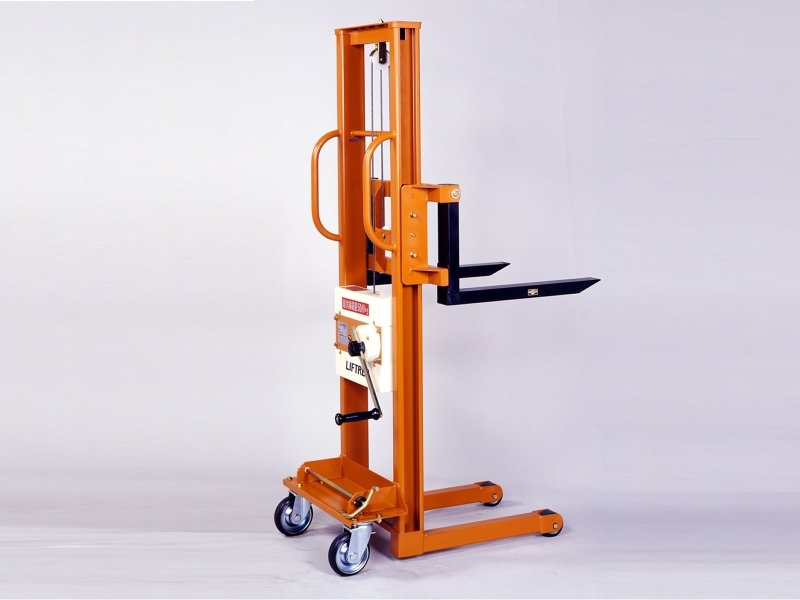

1.トライリフターＬ ( ワイヤーロープ手動巻取式リフター )

実績No.1エコノミーな手動式パレットリフター

トライリフターＬの特徴

・手動式でどなたにも簡単に使用できます。

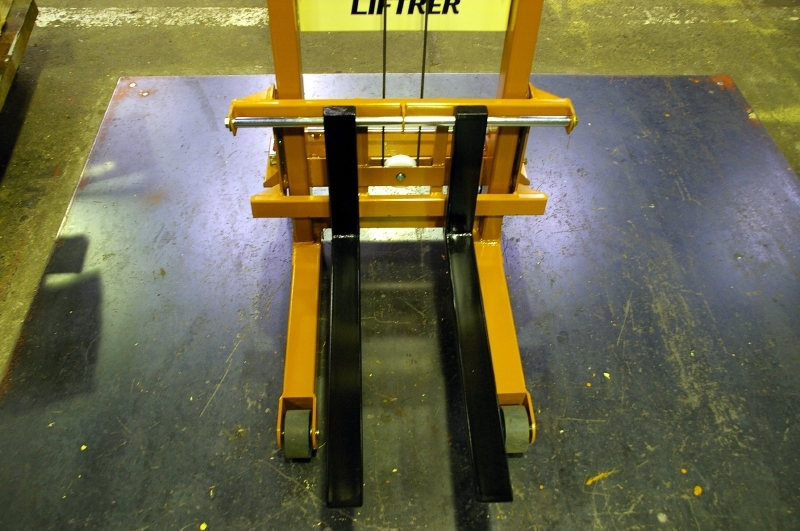

・フォークの巾は調整することができます。

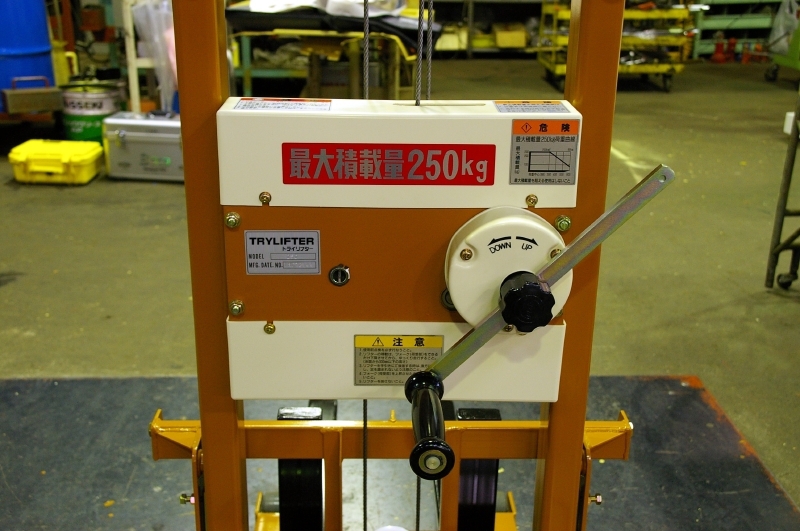

・ウインチユニットは、独特のワイヤーロープ手動巻き取式。
・フォーク部（荷受部）は任意の位置で停止します。
・クランクハンドルの長さは調整式。
・ワイヤーたるみ止め機構の内蔵の安全設計。

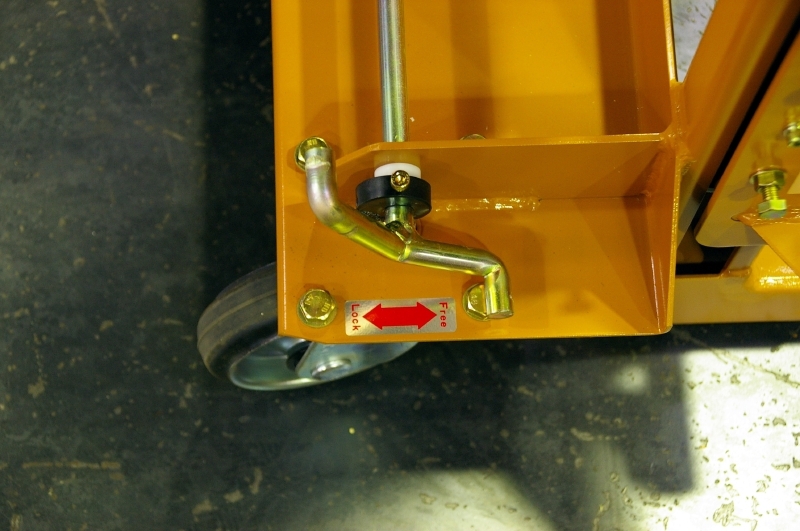

・1タッチ2ロックの足踏式フットブレーキ

トライリフターＬ主な装備

・自動メカニカルブレーキ ( 逆回転防止装置 )
・クランク長さ調整式
・1タッチ2ロック式フットブレーキ機構付
・ワイヤー切断時落下防止安全装置 ( オプション )

トライリフターL 仕様諸元表
機　　種	積載荷重 ( Kg )	楊 程( 最低 / 最高 )		全　高	全　長	全　幅	自 重( Kg )
トライリフター L250	250	90 mm	1500 mm	1850 mm	995 mm	600 mm	80
トライリフター L350	350	90 mm	1500 mm	1850 mm	995 mm	600 mm	80
トライリフター L500	500	90 mm	1500 mm	1925 mm	1035 mm	600 mm	95
トライリフター L500S	500	90 mm	1800 mm	2225 mm	1050 mm	600 mm	100
トライリフター L800	800	150 mm	1500 mm	1910 mm	1350 mm	600 mm	115
トライリフター L1000	1000	150 mm	1500 mm	1910 mm	1050 mm	650 mm	135
フォーク長さ : 600mm　ワイヤーロープ手動巻取式

トライリフターＬ ( ワイヤーロープ手動巻取式リフター ) 詳細

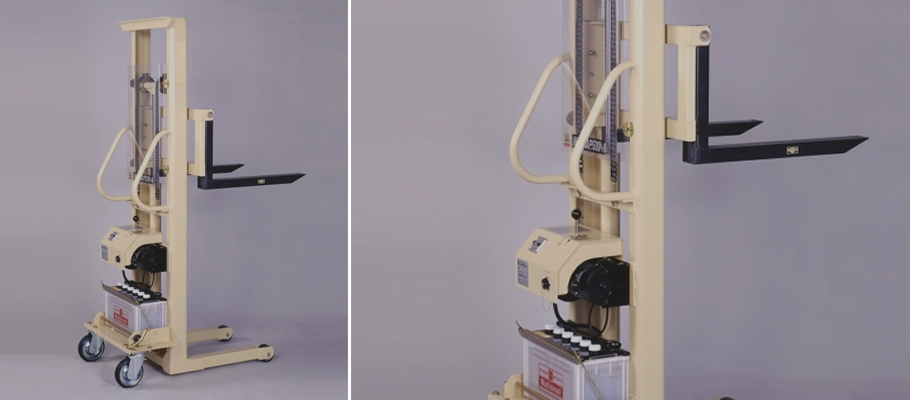

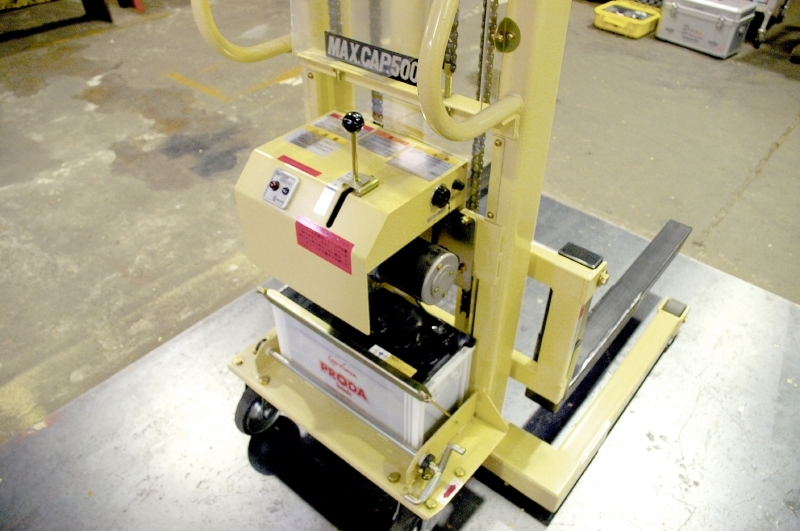

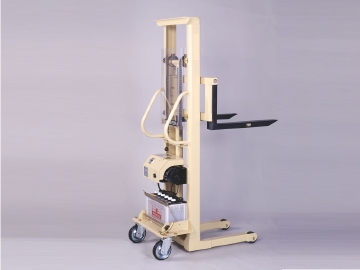

2.トライリフターE ( 昇降 / バッテリー電動油圧式 , 移動 / 手動式 )

小型・省力・高性能・電動油圧式パレットリフター

トライリフターEの特徴

・電動+手動のハイブリット式でどなたにも簡単に使用できます。
・昇降はバッテリー電動油圧駆動によるハイパワー。
・フォーク部(荷受部)先行式２段マスト型タイプも有ります。
・フォークの巾は調整することができます。
・フォーク部（荷受部）は任意の位置で停止します。

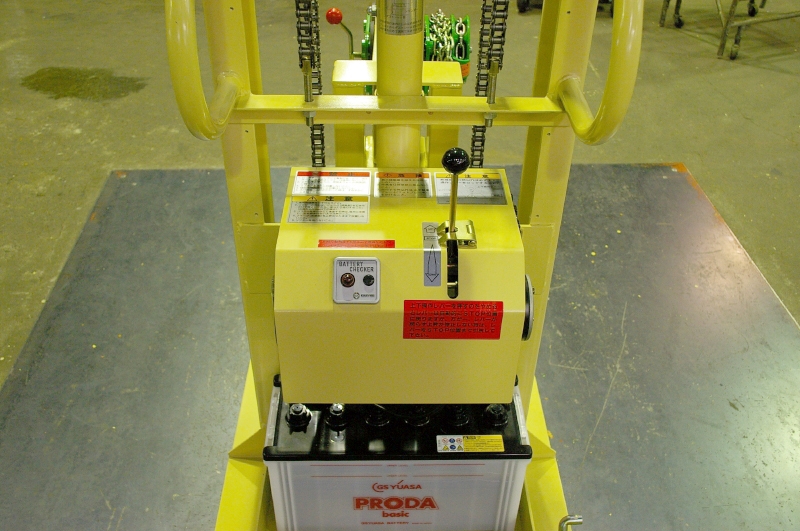

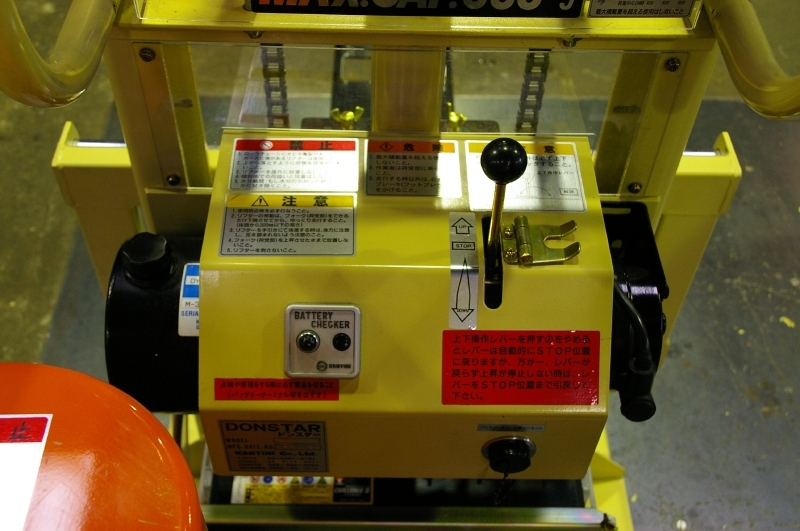

・バッテリーチェッカー付き。
・1タッチ2ロックの足踏式フットブレーキ
・AC 200V,エアー式 防爆仕様などカスタマイズ可能。

トライリフターE 主な装備

・フォーク部(荷受部)先行式２段マスト型有り　
・1タッチ2ロック式フットブレーキ機構付
・バッテリーチェッカー
・押しボタン式操作 (オプション)
・AC 200V,またはエアー式 防爆仕様 (オプション)、他

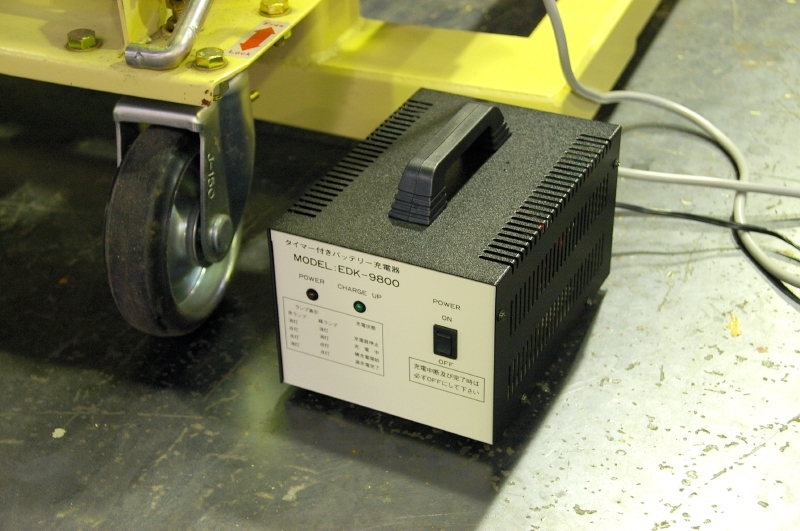

・バッテリー充電器

トライリフターE 仕様諸元表
機　　種	積載荷重 ( Kg )	楊 程( 最低 / 最高 )		全　高	全　長	全　幅	自 重( Kg )
トライリフターE35-15	350	90 mm	1500 mm	1825 mm	1005 mm	650 mm	140
トライリフターE50-15	500	90 mm	1500 mm	1895 mm	1045 mm	650 mm	170
トライリフターE50-15S	500	90 mm	1500 mm	1866 mm	1250 mm	730 mm	185
トライリフターE50-18	500	90 mm	1800 mm	2195 mm	1245 mm	730 mm	185
トライリフターE80-15	800	150 mm	1500 mm	1920 mm	1060 mm	730 mm	195
トライリフターE100-13	1000	150 mm	1350 mm	1926 mm	1075 mm	730 mm	210
トライリフターE35-20	350	90 mm	2000 mm	2560 mm	1085 mm	650 mm	200
トライリフターE35-25	350	90 mm	2500 mm	3075 mm	1075 mm	900 mm	210
トライリフターE50-20	500	90 mm	2000 mm	2525 mm	1285 mm	740 mm	240
トライリフターE50-25	500	90 mm	2500 mm	3085 mm	1180 mm	800 mm	225
トライリフターE50-30	500	90 mm	3000 mm	3565 mm	1380 mm	800 mm	275
駆動方式　:　昇降 / バッテリー電動油圧式 , 移動 / 手動式

トライリフターE ( 昇降 / バッテリー電動油圧式 , 移動 / 手動式 ) 詳細

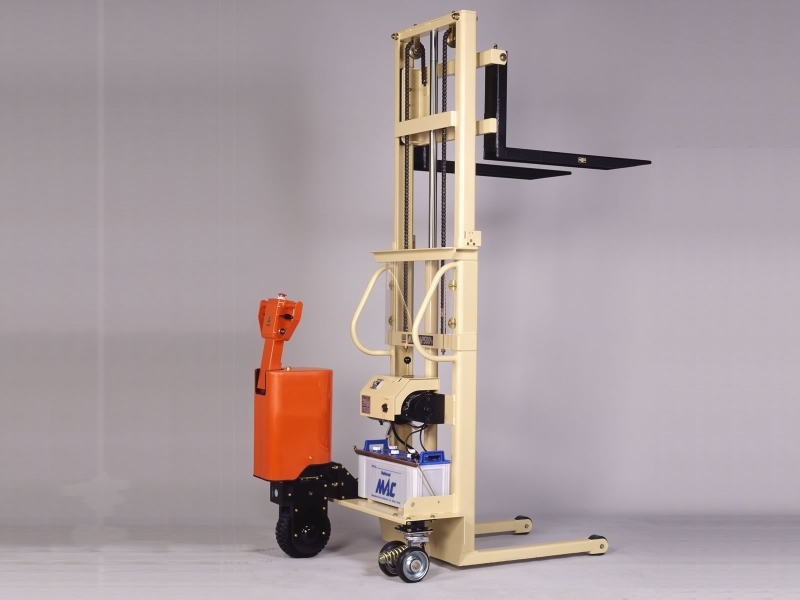

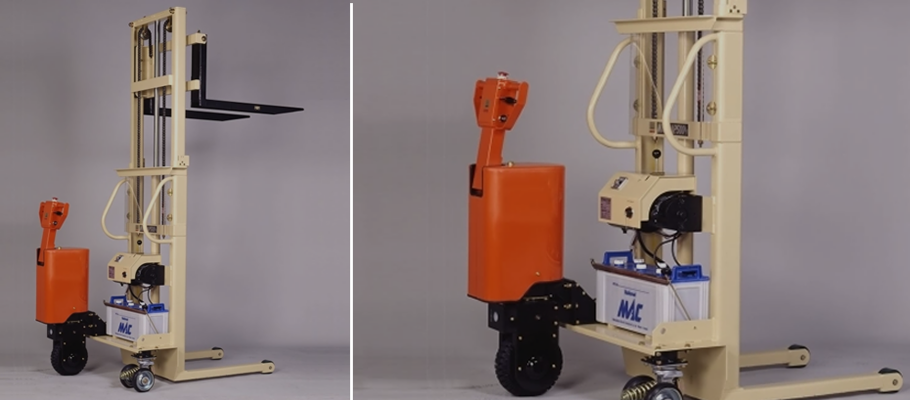

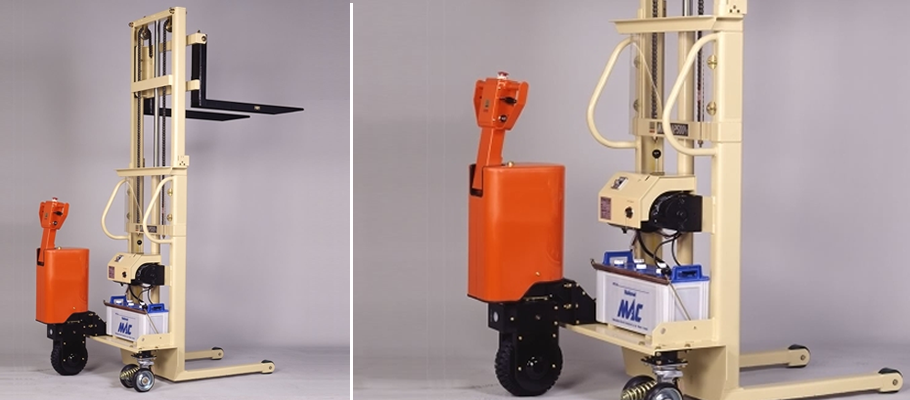

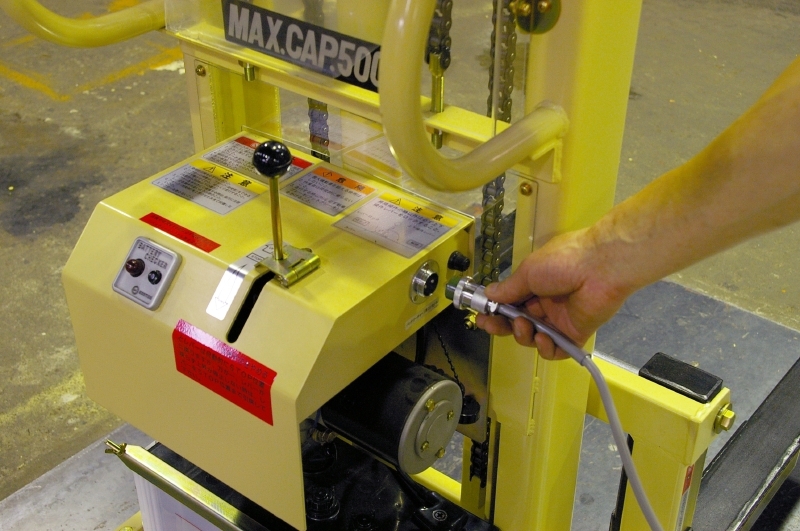

3.トライリフターD ( 昇降 / バッテリー電動油圧式 , 移動 / 電動自走式 )

重い荷物もラクラク移動 ! ハイパワー電動自走式パレットリフター

トライリフターDの特徴

・積載荷重350～1000㎏、揚程1.3m～1.8mのバリエーション。
・電動自走・電動油圧昇降でどなたにも簡単に使用できます。
・走行速度は無段変速式。

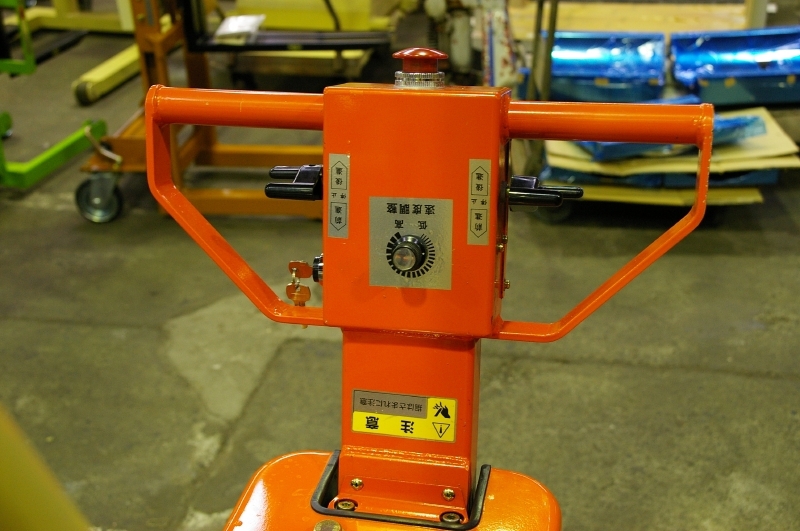

・操作ノブと変速ボリュームの併用で、自由自在です。

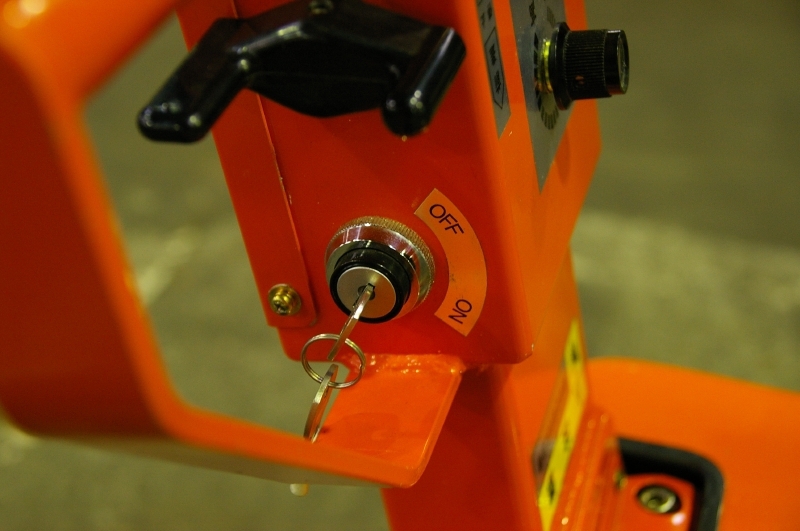

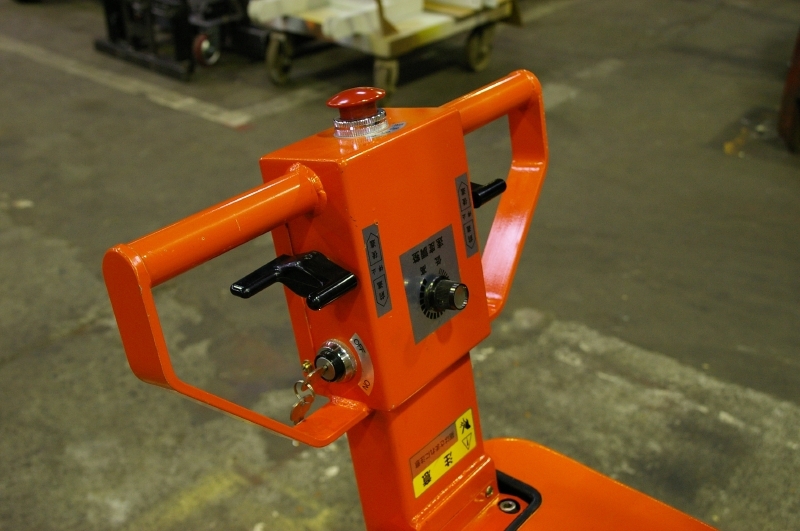

・ステアリングハンドルに付いている緊急停止ボタン付。
・独自の技術で床面の凹凸でも駆動車輪がスリップしません。

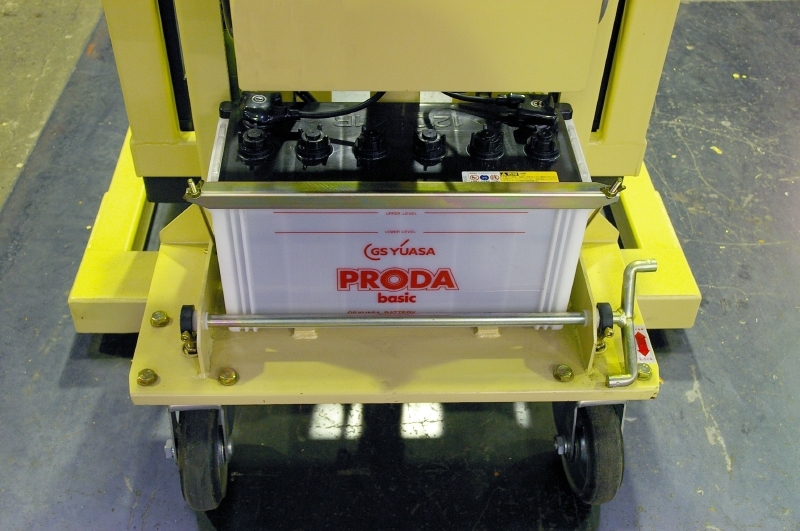

・充電時期は、バッテリーチェッカーが知らせます。

トライリフターD
主な装備

・フォーク部(荷受部)先行式２段マスト型有り
・バッテリーチェッカー
・AC 200V 仕様 (オプション)
・押しボタン式操作 (オプション)
・バッテリー、パワーユニット全カバー (オプション)、他
・バッテリー充電器

トライリフターD 仕様諸元表
機　　種	積載荷重 ( Kg )	楊 程( 最低 / 最高 )		全　高	全　長	全　幅	自 重( Kg )
トライリフターD35-15	350	90 mm	1500 mm	1825 mm	1360 mm	765 mm	210
トライリフターD50-15	500	90 mm	1500 mm	1895 mm	1400 mm	790 mm	240
トライリフターD50-15S	500	90 mm	1500 mm	1866 mm	1605 mm	790 mm	255
トライリフターD50-18	500	90 mm	1800 mm	2195 mm	1600 mm	790 mm	255
トライリフターD80-15	800	150 mm	1500 mm	1926 mm	1410 mm	790 mm	270
トライリフターD100-13	1000	150 mm	1350 mm	1926 mm	1425 mm	790 mm	285
トライリフターD35-20	350	90 mm	2000 mm	2000 mm	1440 mm	765 mm	270
トライリフターD35-25	350	90 mm	2500 mm	3075 mm	1430 mm	900 mm	280
トライリフターD50-20	500	90 mm	2000 mm	2525 mm	1635 mm	900 mm	305
トライリフターD50-25	500	90 mm	2500 mm	3085 mm	1490 mm	900 mm	320
トライリフターD50-30	500	150 mm	3000 mm	3565 mm	1690 mm	900 mm	340
駆動方式　:　昇降 / バッテリー電動油圧式 , 移動 / バッテリー電動式

トライリフターD ( 昇降 / バッテリー電動油圧式 , 移動 / 電動自走式 ) 詳細

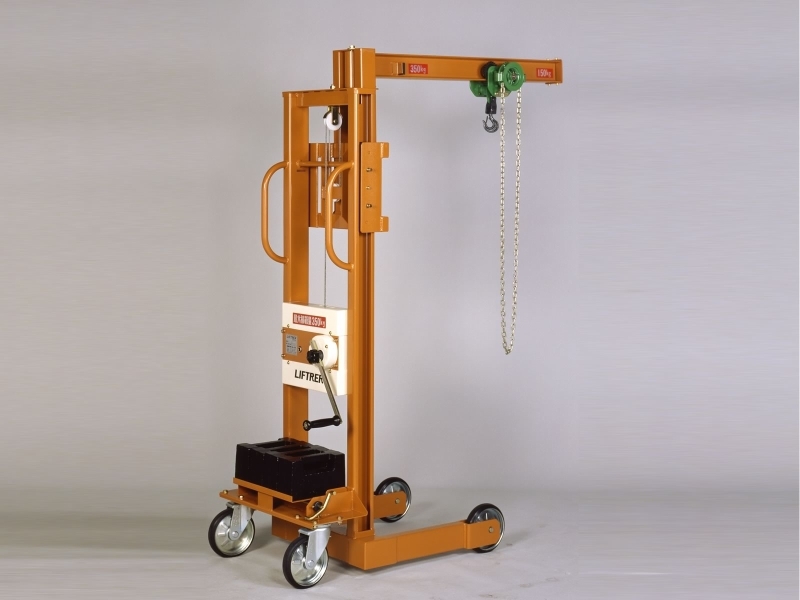

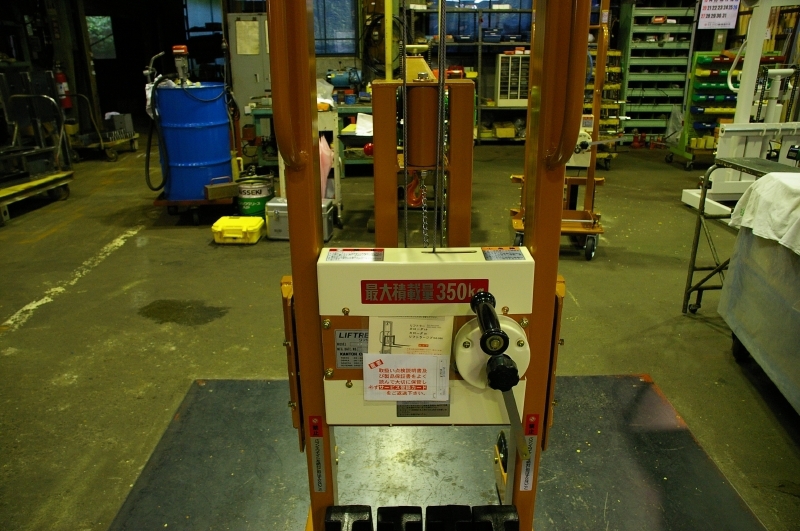

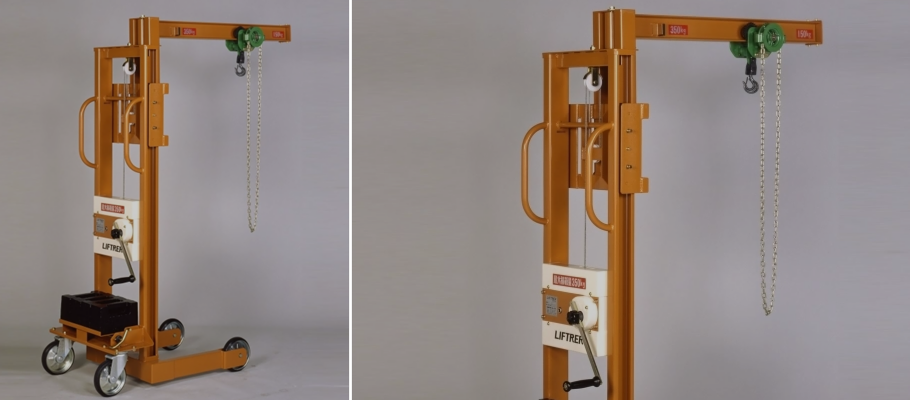

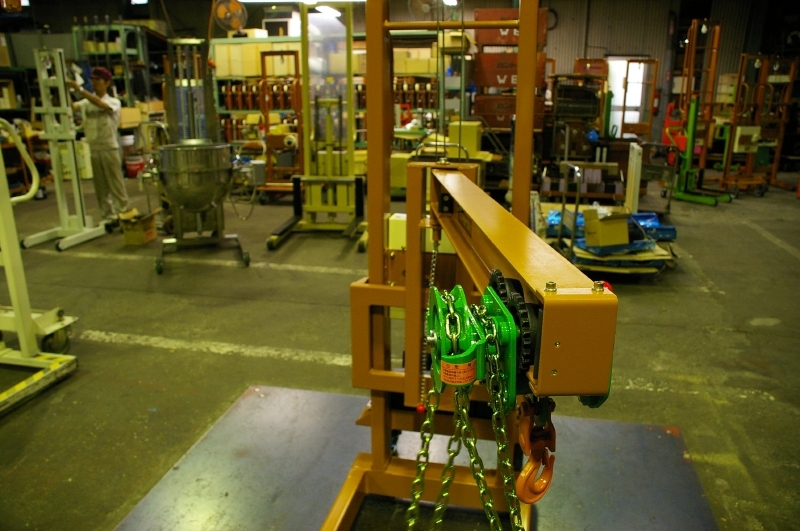

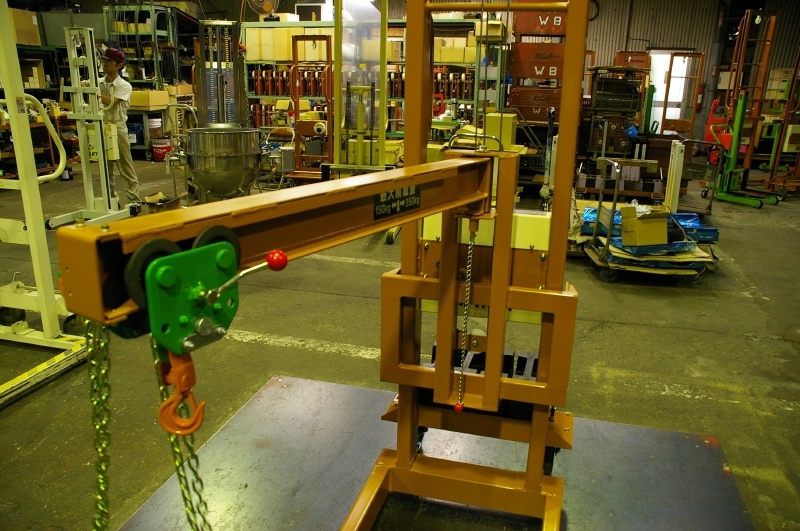

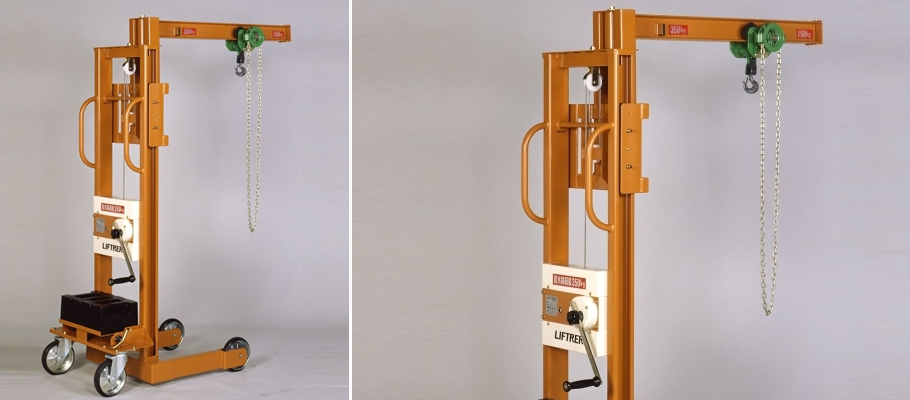

4.トライリフターGL ( 昇降 / ワイヤーロープ手動巻取式 , 移動 / 手動式 )

機械の脱着に便利なフック式の吊り下げタイプ

トライリフターGLの特徴

・手動式でどなたにも簡単に使用できます。

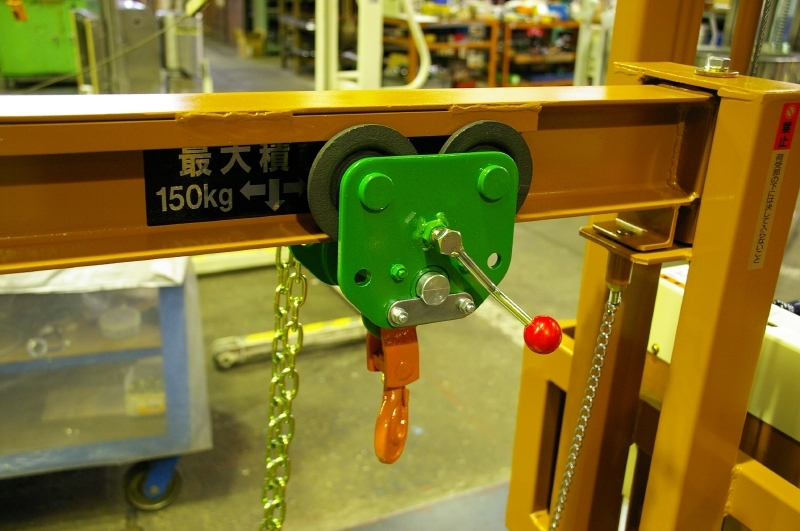

・ギャードトロリによる吊り下げ式。
・ウインチユニットは、独特のワイヤーロープ手動巻き取式。
・ギャードトロリはアーム上の前後で 700 ㎜ 移動できます。
・アーム部（荷吊部）は任意の位置で停止します。
・クランクハンドルの長さは調整式。
・ワイヤーたるみ止め機構の内蔵の安全設計。
・1タッチ2ロックの足踏式フットブレーキ









トライリフターGL 標準仕様

最大積載荷重	:	先端 150Kg　手元 350Kg
楊　程(最低位～最高位)	:	600mm　～　1930mm
全　高(最小～最大)	:	1910mm　～　2275mm
全　長	:	1600mm
全　幅	:	670mm
アーム長	:	1120mm (ギャードトロリ前後移動量 700mm )
自　重	:	270Kg

トライリフターGＬ主な装備

・自動メカニカルブレーキ ( 逆回転防止装置 )
・クランク長さ調整式
・1タッチ2ロック式フットブレーキ機構付
・ワイヤー切断時落下防止安全装置 ( オプション )


トライリフターGL ( 昇降 / ワイヤーロープ手動巻取式 , 移動 / 手動式 )詳細

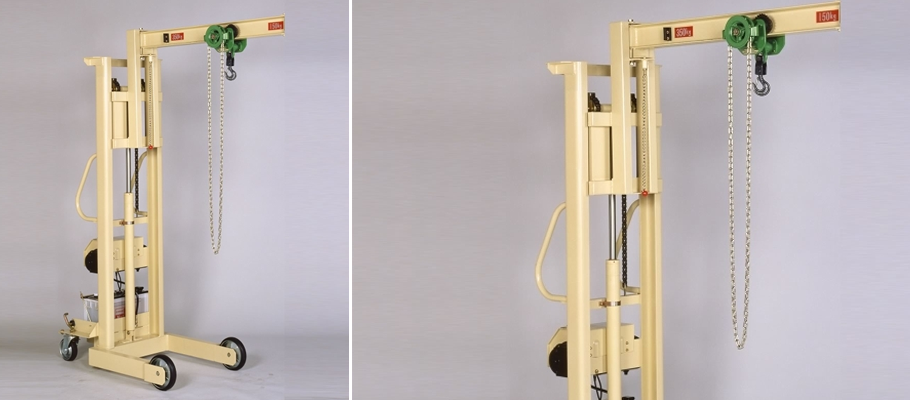

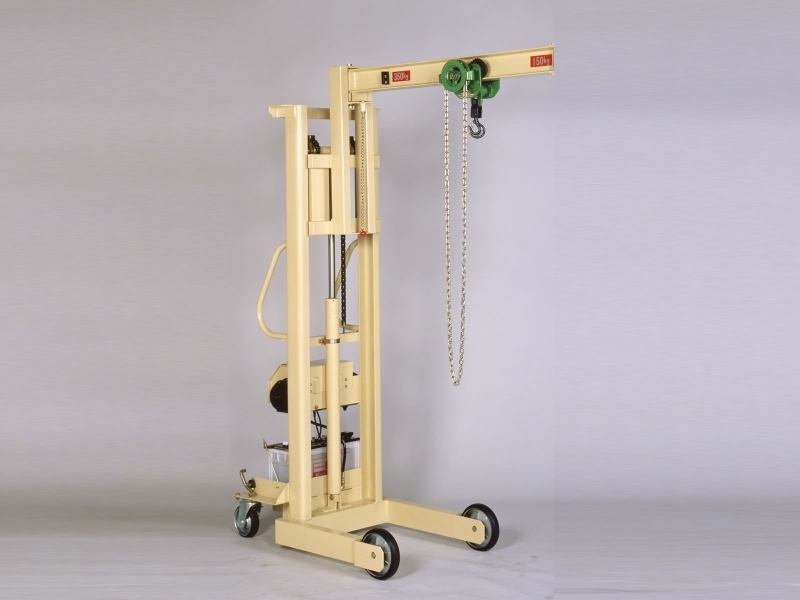

5.トライリフターGE ( 昇降 / 電動油圧式 , 移動 / 手動式 )

機械の脱着に便利なフック式の吊り下げタイプに電動油圧式が登場 !

トライリフターGEの特徴

・電動油圧式によるアームの昇降で楽々作業できます。
・ギャードトロリによる吊り下げ式。
・昇降はバッテリー電動油圧駆動によるハイパワー。
・ギャードトロリはアーム上の前後で 700 ㎜ 移動できます。
・アーム部（荷吊部）は任意の位置で停止します。
・バッテリーチェッカー付き。
・AC 200V,エアー式 防爆仕様などカスタマイズ可能。
・1タッチ2ロックの足踏式フットブレーキ









トライリフターGE 標準仕様

最大積載荷重	:	先端 150Kg　手元 350Kg
楊　程(最低位～最高位)	:	600mm　～　1960mm
全　高(最小～最大)	:	1920 mm　～　2315 mm
全　長	:	1640mm
全　幅	:	670mm
アーム長	:	1120mm (ギャードトロリ前後移動量 700mm )
自　重	:	330Kg

トライリフターGE主な装備

・1タッチ2ロック式フットブレーキ機構付
・バッテリーチェッカー
・押しボタン式操作 (オプション)
・AC 200V,またはエアー式 防爆仕様 (オプション)、他
・バッテリー充電器


トライリフターGE ( 昇降 / 電動油圧式 , 移動 / 手動式 )詳細

6.トライリフターSE ( 昇降 / バッテリー電動油圧式 , 移動 / 手動式 )

小さいけれど力持ち、頼れる超小型リフター

トライリフターSEの特徴

・手動式でどなたにも簡単に使用できます。
・フォークの巾は調整することができます。
・ウインチユニットは、独特のワイヤーロープ手動巻き取式。
・フォーク部（荷受部）は任意の位置で停止します。
・クランクハンドルの長さは調整式。
・ワイヤーたるみ止め機構の内蔵の安全設計。
・1タッチ2ロックの足踏式フットブレーキ









トライリフターSE 標準仕様

最大積載荷重	:	150Kg
楊　程(最低位～最高位)	:	120mm 　～　1000mm
全　高	:	1330mm
全　長	:	925mm
全　幅	:	480mm
フォーク調整幅	:	150mm　～　450mm
自　重	:	75Kg
昇降ユニット	:	DC12V　0.5kW
昇降ユニット	:	上昇/3.3m/分 ・ 下降/可変式
バッテリー	:	12V75D26R
充電器	:	別置式　入力 / AC100V・出力 / DC12V.6A

トライリフターSE主な装備

・1タッチ2ロック式フットブレーキ機構付
・バッテリー充電器


トライリフターSE ( 昇降 / バッテリー電動油圧式 , 移動 / 手動式 ) 詳細

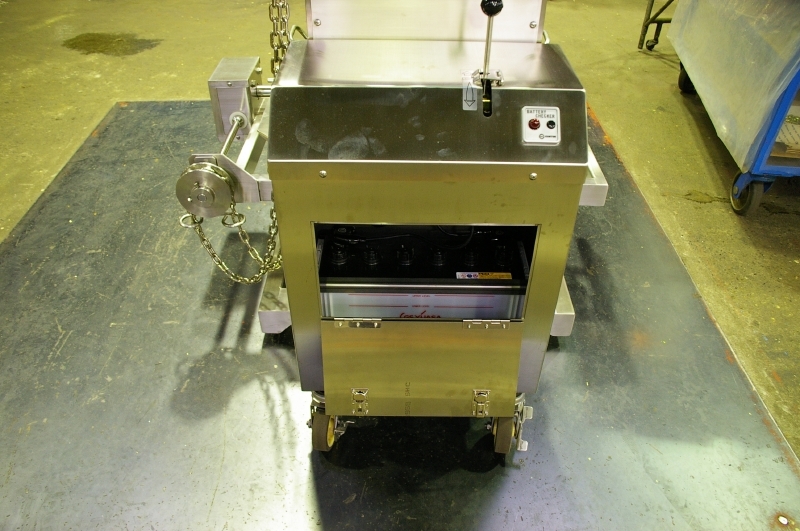

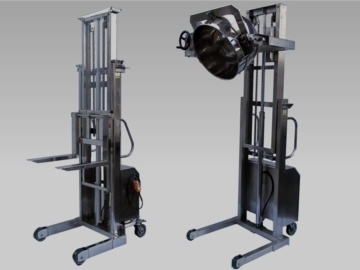

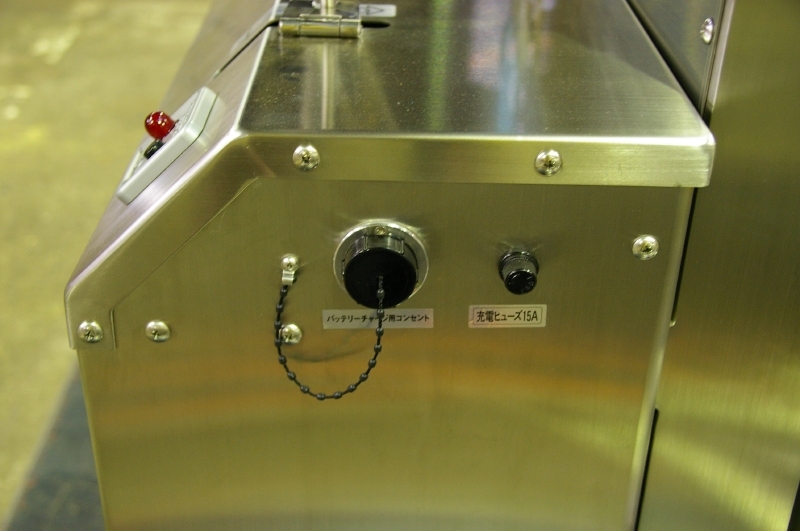

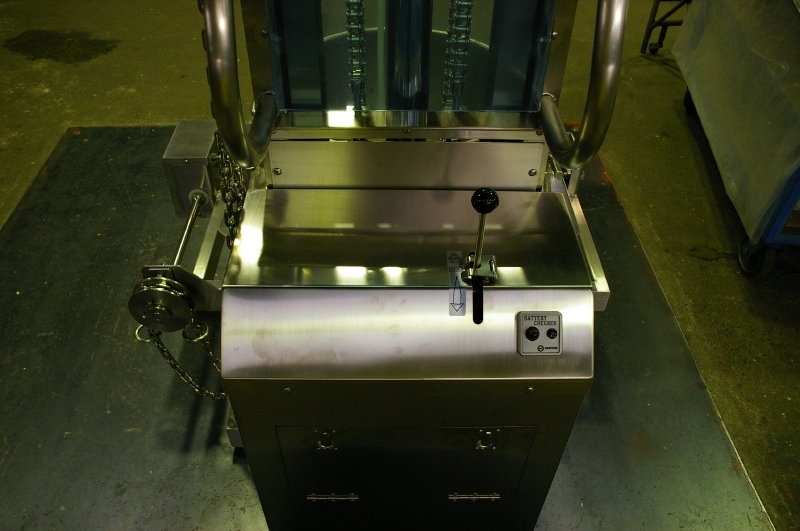

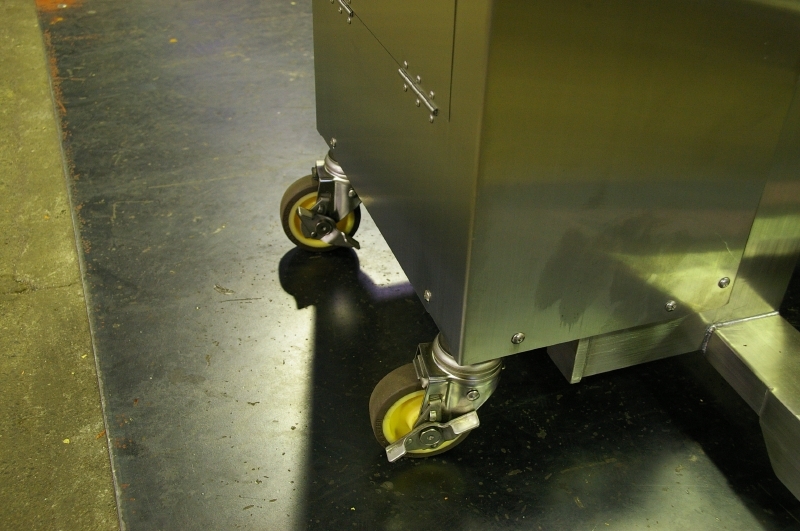

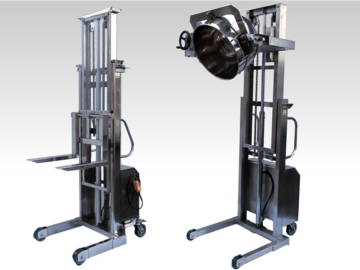

7.トライリフターSSシリーズ ( 各リフターのステンレス仕様　*受注生産品 )

食品工場や製薬工場に最適。耐蝕性に優れたオールステンレスのトライリフターシリーズ

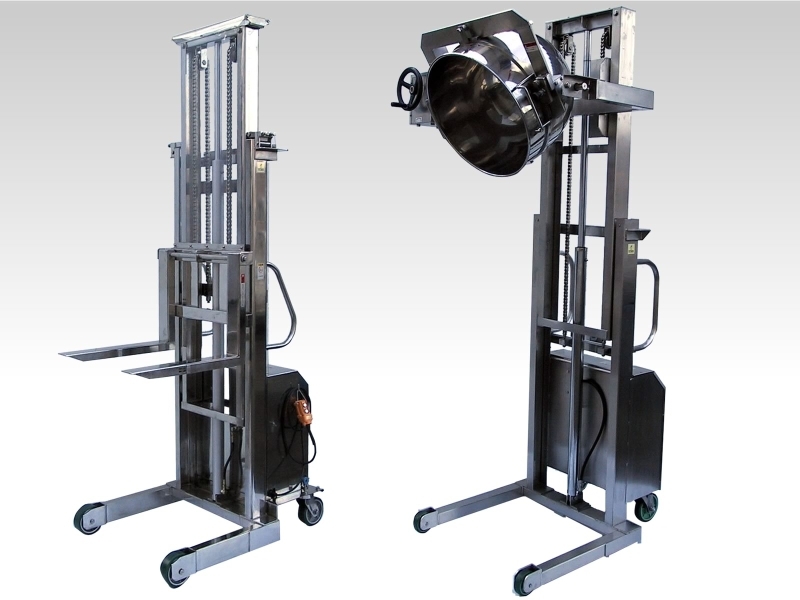

SUS304仕様制作事例

・トライリフター全ての機種をステンレス仕様に変更できます。
・標準型 SUS304ご希望により SUS316 タイプも選べます。
・完全受注生産の為、納期に多少お時間を頂く場合があります。
・表面仕上げ、オプションの装着等できます。
　( 詳細は当社にご相談ください。)












トライリフターSSシリーズ ( 各リフターのステンレス仕様　*受注生産品 ) 詳細

 トライシステムでは、お客さまのご希望に合わせた製品を1台からでも受注生産いたします。

コンテナやドラム缶、特殊な形状の専用容器などの運搬や投入作業を省力化するオリジナルのトライリフターをオーダーメードで制作します。既存の機種をベースに設計・生産するので完全オリジナルの特注でありながら、コストを抑えリーズナブルな価格でご提供いたします。詳しくはお問い合わせください。

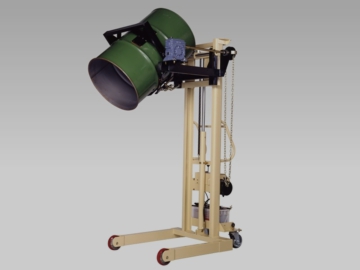

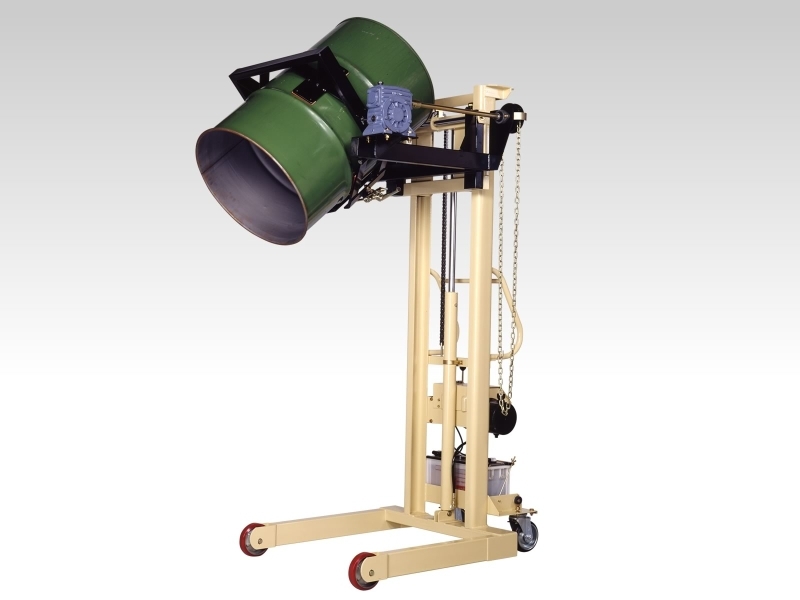

制作事例 ① : ドラム缶投入装置

・電動+手動のハイブリット式。
・昇降はバッテリー電動油圧駆動。
・ドラム缶を掴んで手動操作で移動。
・電動油圧でドラム缶を持上げ。
・手動チェーン駆動装置でドラム缶を転倒。

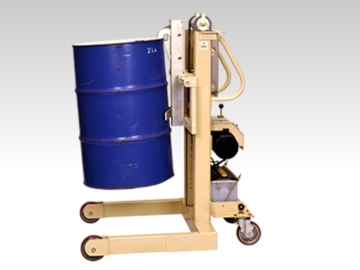

制作事例 ② : ドラム缶運搬装置

・電動+手動のハイブリット式。
・昇降はバッテリー電動油圧駆動。
・ドラム缶の淵をキャッチが掴み電動で持上げ。
・手動で簡単移動。
